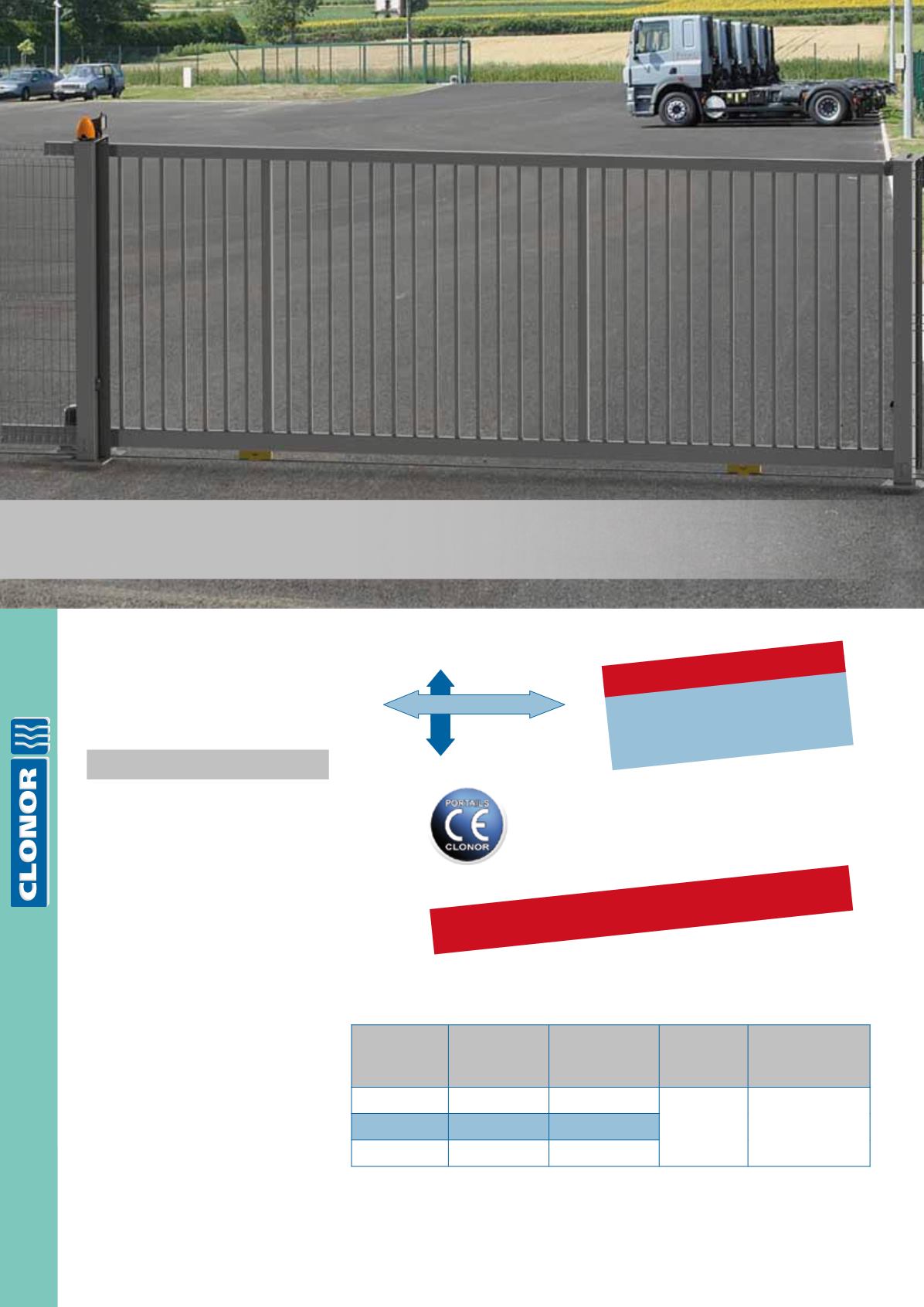

Portails coulissants
C02 NV
Largeur 4 m à 6 m
Hauteur 1 m à 2m50
Platines de préscellement
Rail vignole
Les
+
produit ...
Caractéristiques
Vide sous vantail de 7,5 cm
DIMENSIONS
(en mètre)
3 largeurs.
4 hauteurs possibles.
Un portail industriel avec rail vignole !
Soubassement de 120x80
Lisse haute de 80x80. Montants laté-
raux et intermédiaires de 60x60.
Garnissage : Barreaux en tube carré
soudés sur cadre, de section 25x25
ou 30x30 pour les hauteurs supé-
rieures à 2m.
Espacement barreaux de 110 mm.
Assemblage par soudures.
Rail vignole 25x65 en acier à disposer
sur platine de préscellement.
Roulement par 2 roues à gorge Ø120.
Poteau de guidage sur platines, en
tube 120x120 équipé de galets de
Ø50 en ertalon. Portique en tube
120x120 si hauteur > 2m.
Poteau de fermeture sur platines, en
tube 120x120 avec butée et lyre de
réception (portique si hauteur > 2m).
Condamnation par serrure à pêne
dormant transversal.
Butoir de fin d’ouverture à sceller.
Boulonnerie en acier inox.
DISPONIBLE A PARTIR D’AVRIL
Largeur
Entre
Poteaux
Passage
libre
Largeur
totale
nécessaire
Hauteur
Hors Sol
(HS)
Section
Poteaux
(en mm)
4,000
3,920
9,083
1.000
1,500
2,000
2,500
poteau 120x120
ou portique si
hauteur > 2m
5,100
5,020
11,263
6,000
5,920
13,108
