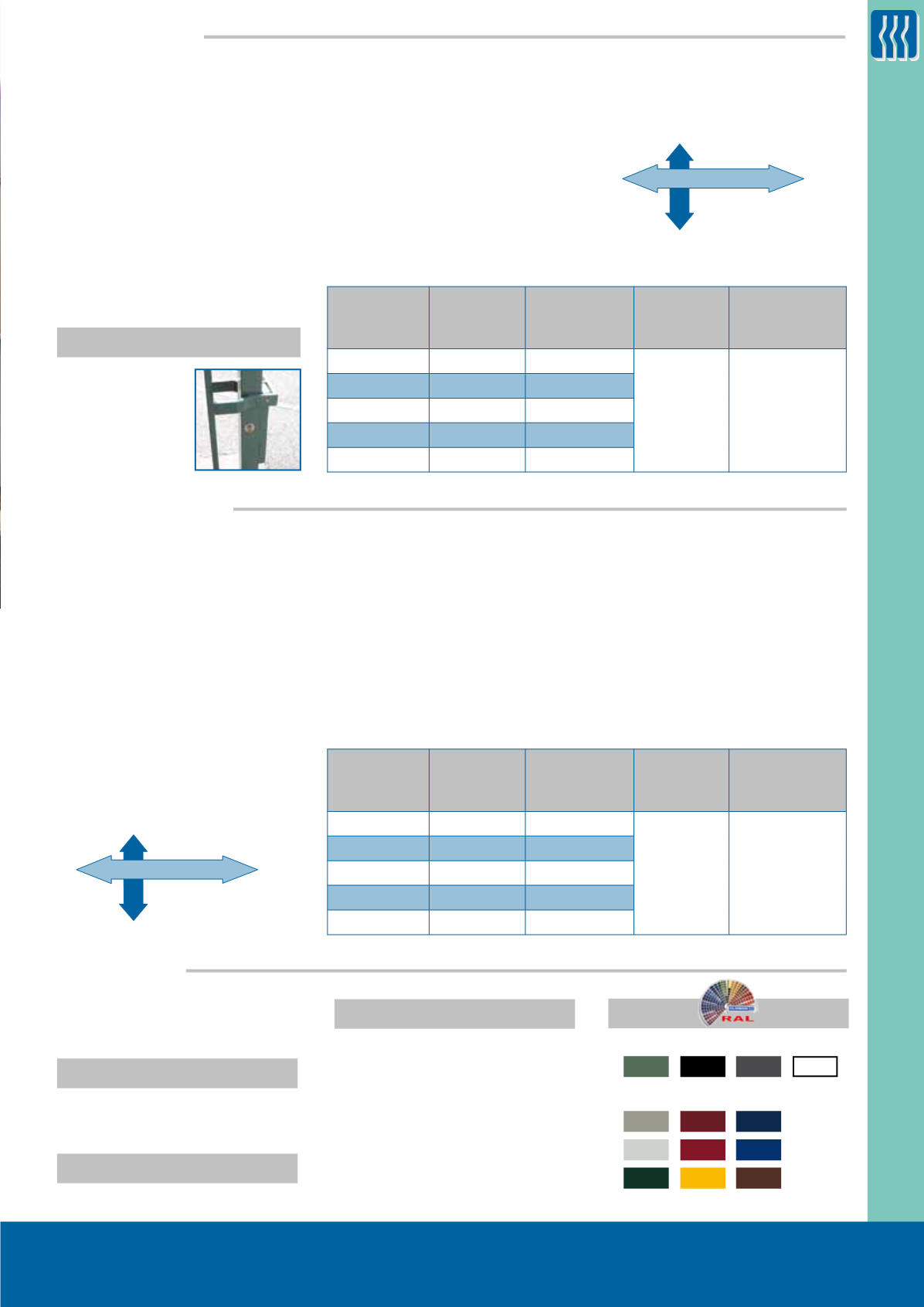

PORTAILS et BARRIERES
127
Destiné plus particulièrement aux
collectivités ou au résidentiel collectif.
En scellement suivant notice fournie.
Motorisation
Voir automatismes page 134.
Deux possibilités :
G
: Acier galvanisé à chaud au
trempé après fabrication suivant
norme EN 1461.
GT
: Thermolaqué par poudre
polyester à haute adhérence
(épaisseur 80 microns) sur acier
galvanisé à chaud au trempé après
fabrication suivant norme EN 1461.
Coloris
7016
9010
Standard :
Courants :
Autres sur demande
6005 9005
7030
7035
5010
3005
3004
1018
5002
6009
8017
Options
Traitement
Pose
Usages
Largeur 4 m à 8 m
Hauteur 1 m à 2 m
Soubassement de 180x80.
Jusqu’à 6m
: montants latéraux et
lisses hautes 60x60. Montants inter-
mèdiaire et lisses basses 60x40.
Au-dessus de 6m
: montants latéraux
et lisses hautes 80x80. Montants inter-
mèdiaire et lisses basses 80x40.
Garnissage : Barreaux en tube Ø25
type
A
léa
clo
®
D
,
A
léa
clo
®
D
cintrée
,
T
issé
clo
®
ou
B
risé
clo
®
, soudés sur
cadre avec interpénétration des pro-
fils. Espacement 110 mm maxi.
Largeur
Entre
Poteaux
Passage
libre
Largeur
totale
nécessaire
Hauteur
Hors Sol
(HS)
Section
Poteaux
(en mm)
4,000
3,915
9,085
1,500*
1,750
2,000
80x80
5,000
4,915
10,975
6,000
5,915
12,865
7,000
6,915
15,025
8,000
7,915
16,915
Vide sous vantail de 5 cm
DIMENSIONS
(en mètre)
*type «main courante» ou «abouts réduits» si la hauteur < à 1m75
Rail vignole 25x65 en acier.
Roulement par 2 roues à gorge
Ø180.
Portique de guidage et de fermeture
en tube de 80x80.
Le portique de guidage est équipé
de galets de Ø50 en ertalon, celui de
fermeture, d’une butée.
Condamnation par serrure à pêne
dormant transversal.
Boulonnerie en acier inox.
Poignée à levier
Système de fer-
meture robuste et
facile à manipuler.
Largeur 4 m à 8 m
Hauteur 1 m à 2 m
En partie refoulement, un tirant en
tube 60x60 relie la lisse haute et la
poutre de soubassement
Poteaux en tube 120x120 sur platine
- poteau de guidage : équipé de
galets ertalon réglables
- poteau de réception : équipé de
lyres haute, intermédiaire (en ma-
nuel) et d’un reposoir réglable muni
de butées caoutchouc.
Cadre soudé constitué d’une lisse
haute 80x80, de montants latéraux
60x60 et d’une lisse basse 80x40.
Montants intermédiaires 60x60 pour
largeur supérieure à 6 mètres
Garnissage : Barreaux en tube Ø25
type
A
léa
clo
®
D
,
A
léa
clo
®
D
cintrée
,
T
issé
clo
®
ou
B
risé
clo
®
, soudés sur
cadre avec interpénétration des pro-
fils. Espacement 110 mm maxi.
L’ensemble est galvanisé à chaud au
trempé après fabrication.
Poutre de soubassement 200x160
en acier galvanisé.
Roulement par :
- 2 chariots réglables logés dans le
soubassement, équipés de roues
tandem et de galets latéraux
Butée caoutchouc en fin d’ouverture
intégrée dans la poutre.
Condamnation par serrure à pêne
dormant transversal.
Boulonnerie en acier inox.
Largeur
Entre
Poteaux
Passage
libre
Largeur
totale
nécessaire
Hauteur
Hors Sol
(HS)
Section
Poteaux
(en mm)
4,025
3,965
10,196
1,500*
1,750
2,000
120x120
4,970
4,910
12,486
6,050
5,990
14,646
6,995
6,935
16,976
7,940
7,880
19,266
Vide sous vantail de 11 cm
DIMENSIONS
(en mètre)
En commun
COULISSANTS
AUTOPORTANTS
