Catalogue Général
Portiques sur platines
Grande largeur
Jusqu’à 13 mètres !
Largeur 9 m :
Poutre de soubassement 145x145.
Lisse haute et montants latéraux
100x60. Ensemble soudé.
Largeur 10 m
Poutre de soubassement 145x145.
Cadre soudé en 100x100 rapporté
sur poutre.
Largeur 11, 12 et 13 m
Poutre de soubassement 200x200.
Lisse haute et montants latéraux
100x100. Ensemble soudé.
En commun :
Montants intermédiaires suivant
largeurs.
Garnissage : Barreaux en tube carré
25x25 ou 30x30 pour hauteur 2m50
soudés sur cadre.
Espacement des barreaux de 110mm.
Vide sous vantail de 11 cm

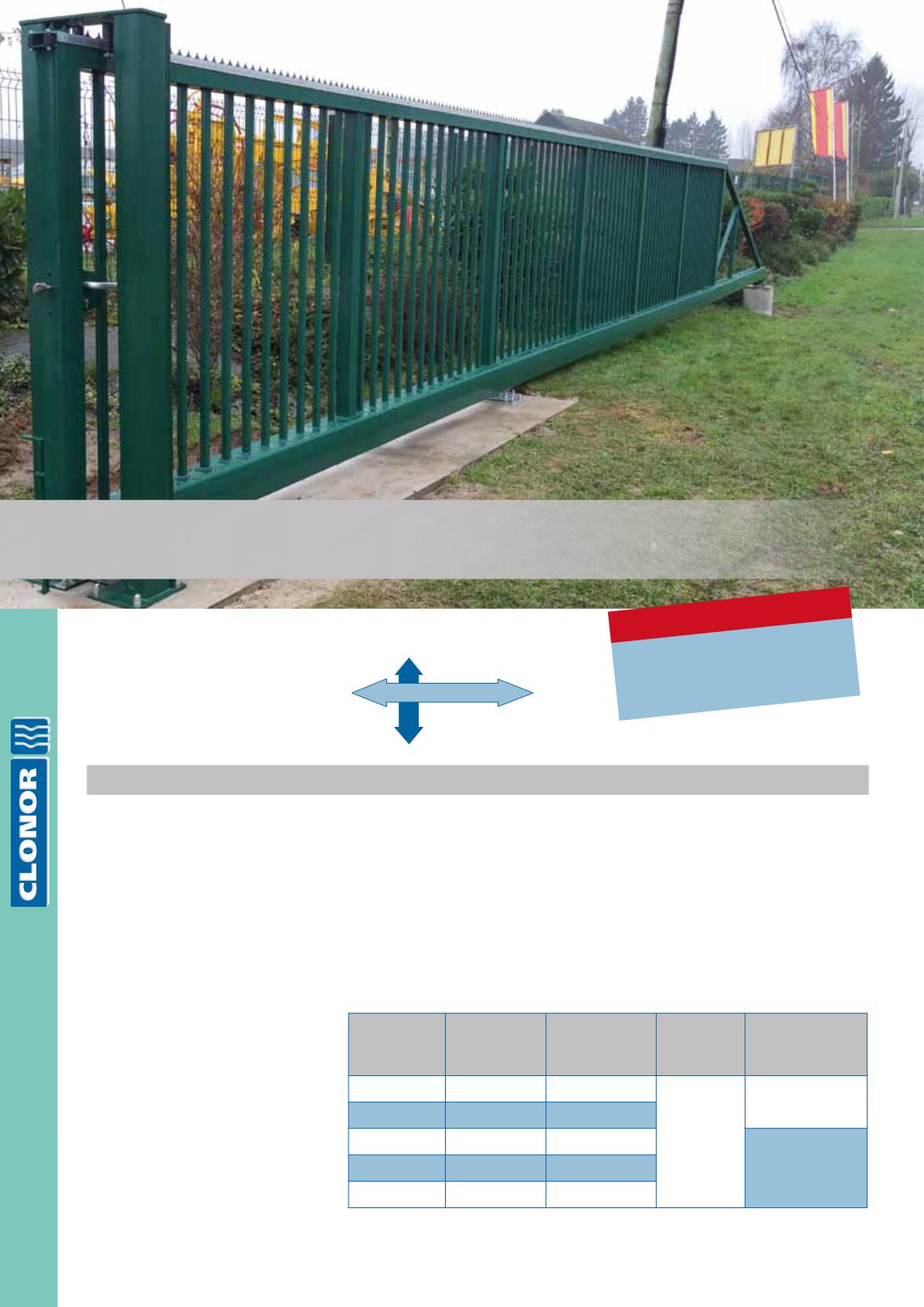

Portails autoportants
A02
Pas de rail au sol
Grande largeur
Les
+
produit ...
Largeur 9 m à 13 m
Hauteur 1m50 à 2m50
DIMENSIONS
(en mètre)
Largeur
Entre
Poteaux
Passage
libre
Largeur
totale
nécessaire
Hauteur
Hors Sol
(HS)
Section
Poteaux
(en mm)
9,000
8,880
21,900
1.500
2,000
2,500
portique
100x100
10,000
9,880
24,300
11,000
10,880
26,700
portique
120x120
12,000
11,880
29,100
13,000
12,880
31,500
Vide sous vantail de 11 cm*
Caractéristiques
2 portiques en tube carré sur platine,
l’un équipé d’une lyre de réception
et l’autre de galets polyamide pour le
guidage.
Roulement par :
- 2 paliers réglables logés dans le
soubassement, équipés de roues
tandem.
Butée caoutchouc en fin d’ouverture.
Condamnation par serrure de grille
